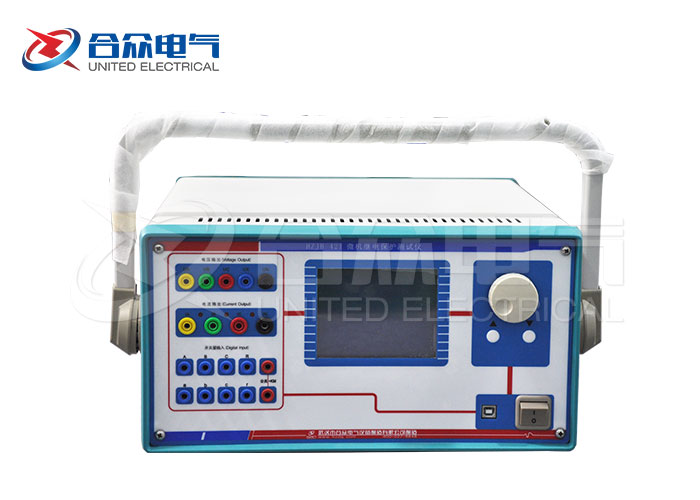

微機繼電保護測試儀有一些矢量圖，下面合眾電氣專家舉例介紹，微機繼電保護測試儀的矢量圖顯示。

  動作角定義

  根據(jù)所測試的保護類型選擇動作角是“試驗相夾角”、“（U0，I0）”還是“（U2，I2）”。若是普通功率方向或阻抗繼電器時選“試驗相夾角”，即所選試驗電壓電流的夾角。若是零序或負序保護時，應選（U0，I0）或（U2，I2）。
  矢量圖顯示

  當選擇“顯示三相電壓、電流矢量圖”時，圖中顯示的是各相電壓電流的矢量圖。

  當選擇“顯示動作角矢量圖”時，圖中只顯示所選定動作角的電壓量和電流量。如選（U2，I2），則只顯示U2和I2的值和角度。這種顯示方式，便于直觀地觀察到動作邊界的搜索過程。

  以下是微機繼電保護測試儀的矢量圖顯示。如果需要更多電力檢測設備，請聯(lián)系合眾電氣在線客服。
