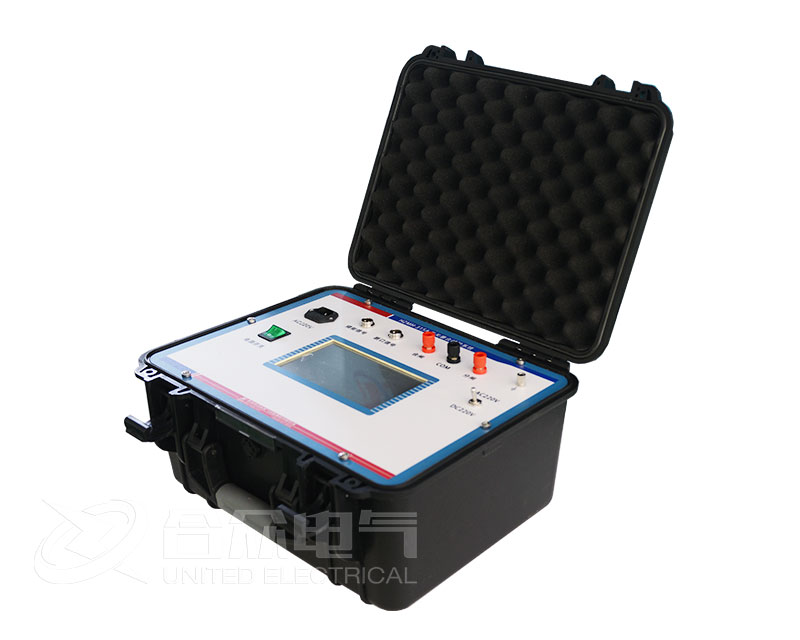

開關磨合試驗系統控制面板：交流AC220V（合﹑分閘）輸出，直流DC220V（合﹑分閘）輸出，斷口信號輸入，儲能位置信號輸入，電源，保險，開關等。

試驗連接方法：

首先將斷口信號線夾，夾在斷路器斷口上，再根據需要選擇相應的電源（直流或交流），其中紅線對應合閘線圈，綠線對應分閘線圈，黑色線為公共端COM，紅夾子對應正極，黑夾子對應負極。特別注意：連線時必須關掉開關磨合試驗系統電源。

磨合試驗操作步驟

1、插電源，打開開關，進入菜單界面：

2、選擇工作模式：合分、單分單合、重合閘。

1）時間設置：分合閘間隔時間可設定，整定范圍0.1-25S。

2）電源輸出延時：該時間為分合閘送電時間，整定范圍0.1-25S。

3）設置次數：操作次數為壽命試驗的總次數，整定范圍1-28000次。

3、操作：檢查對外連線正確后，打開操作電源。

1）單次操作：次數設1，實現1個單合或單分操作、1個合分操作、或1個重合閘操作。

2）連續操作：次數最大可以設28000次，根據需求設置，點擊運行開始磨合測試，需要暫停時按暫停，暫停磨合次數不消零 ，再需要繼續磨合時， 點運行會從上次磨合的次數開始計數，需要停止時按停止，磨合次數自動清零，下次磨合計數是從零開始計數。

磨合試驗注意事項

1、在連線檢查正確前，電源必須關閉。

2、任何時間，任何輸出端都不能短路。

3、使用時，不能給輸出端串接電源。

4、斷口輸入必須接空接點，不能外加電源。

5、任何輸出不能超過5A電流。

6、交﹑直流電源不能同時使用。
